條式水平儀主要應用于檢驗各種機床及其它類型設備導軌的直線度和設備安裝的水平位置，垂直位置。它也能應用于小角度的測量和帶有V 型槽的工作面，還可測量圓柱工件的安裝平行度，以及安裝的水平位置和垂直位置。

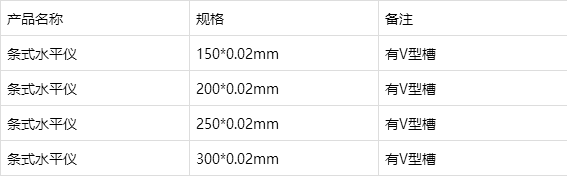

一． 儀器規格

條式水平儀規格mm ：精度：0.02mm/m

二． 使用方式

測量時必需等氣泡全部靜止后方可進行讀數。水平儀上所標的示值是以一米為基長的傾斜值，則右通過下式進行計算：

實際傾斜值=刻度示值x L x 偏差格數

例如：刻度示值為0.02mm/,L=200mm，偏差格數為2格。則，實際傾斜值=0.02/1000x200x2=0.008mm

三． 零位調整方法

將水平儀安置在穩固的精密平板上，待氣泡穩定后進行讀數A，然后將儀器轉動180度，放在原來的位置上讀取B，則儀器的零位誤差為1/2（A-B）,然后，松開水平儀側面的固定螺釘，將8毫米六角扳手插入偏心調節器內，使之旋轉，進行零位調整，此時，如發現儀哭前后偏斜5度時，水準器氣泡移動量大于1/2刻度值，就需要重新轉動左右兩個調節器，直到氣泡不隨儀器傾斜面移動為止，然后，還需檢查零位是否移動，如零位不動，即可鎖緊固定螺釘，調整完畢。

四． 注意事項

1. 使用前，用汽油清潔儀器工作面并用脫脂棉紗擦拭干凈。

2. 溫度變化會使測量產生誤差，使用時必需與熱源，風源隔絕。

3. 必需待氣泡全部靜止后方可讀數，（大約水平儀安放在測量面上15秒鐘后）

4. 為避免水平零位和工作面平行性不準而引起誤差，在使用前必需進行檢查和調整。
